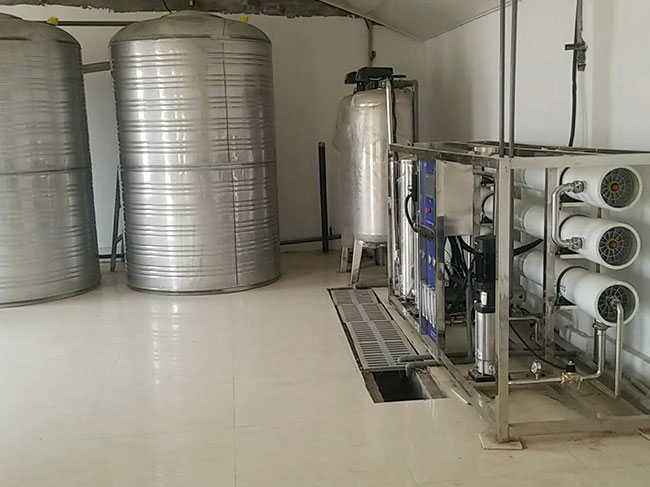

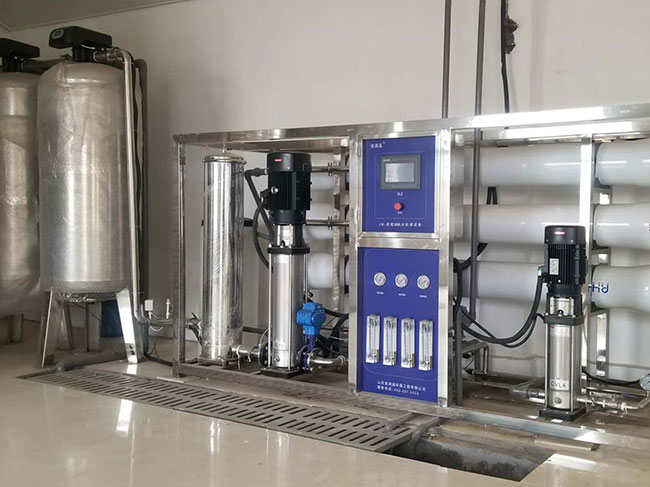

宝泉寺水厂

水处理设备系统说明：

1、原水箱

由于自来水压力不是很稳定，将造成流速不稳定而影响过滤效果，同时为了避免对预处理器造成冲击，所以需配置原水箱以缓冲、平衡水压。配有两组液位控制阀，其中一组到高水位时，通知进水电动阀关闭，防止水溢出，到低水位时进水电动阀就打开补水；另一组当到低水位时，通知原水泵停止工作，以防止原水泵缺水而空转，重新补水到高水位时，原水泵才可重新启动，避免其频繁动作。

2、原水泵

主要用于运行时克服预处理器的阻力，同时提供足够的水流量对预处理器进行反洗。通过原水箱的低水位阀可防止其缺水而空转，用于对原水加压，为预处理系统提供动力源，该泵为优质304不锈钢泵，具有，设计合理，耐用强特点。

主要功能：恒定系统供水压力，稳定供水量

3、石英砂过滤器

采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，系统可以进行反冲洗、正冲洗等一系列操作。石英砂过滤器是利用石英砂滤料去除原水中的悬浮物，属于普通快滤设备。含有悬浮物颗粒的水流过滤料层时，滤料缝隙对悬浮物起筛滤作用使悬浮物易于吸附在滤料表面。当在滤料表层截留了一定量的污物形成滤膜，随时间推移过滤器的前后压差将会很快升高，直至失效。此时需要利用逆向水流反洗滤料，使过滤器内石英砂悬浮松动，从而使粘附于石英砂及无烟煤表面的截留物剥离并被水流带走，恢复过滤功能。

特性：

*能够有效地去除原水中的胶体、悬浮物、铁锈；

*具有独特的均匀布水方式，能够阻留滤料均衡滤层阻力防止偏流，使过滤器达到最好效果；

*填料选用优质滤料，滤料不均匀系数均为2-3以保证良好的过滤效果，且不会出现反洗乱层现象；

*选用较低的运行流速，以适应将来水质变坏的可能性；

主要功能：保证设备的产水量，延长设备的使用寿命。

4、活性炭过滤器

活性炭过滤器是利用活性炭去除水中低分子有机物，游离氯。作为反渗透系统的前处理装置，活性炭过滤器可有效防止反渗透表面的有机物污染，而不受其本身进水温度、pH值和有机混合物的影响。经活性炭吸附还可使高锰酸钾耗氧量（COD）由15mg/L（02）降至2-7mg/L(02),此外由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用，去除水中的色素、异味、大量生化有机物、降低水的余卤值及农药污染物和除去水中三卤化物（THM）以及其他的污染物。系统可以进行反冲洗、正冲洗等一系列操作。同时，设备具有自我维护系统，运行费用很低。

特性:

* 可以极为有效地去除水中低分子有机物，游离氯，也能有效防止反渗透表面的有机物污染。

* 具有独特的均匀布水方式，使过滤达到最大效果，能长期满足反渗透膜对有机物污染要求。

* 选用较低的流速，以适应将来水质变坏的可能性。

* 填充精选的均匀滤料，以保证良好的过滤效果，且不会出现反洗乱层现象。

主要功能：保证设备的产水质量，延长设备的使用寿命

5、阻垢添加系统

阻垢剂加药装置的作用是在经预处理后的、反渗透之前，加入高效率的专用阻垢剂，以防止反渗透浓水侧产生结垢。

难溶性盐在反渗透系统中形成过程：反渗透的工作过程是原水在膜的一侧从一段流向另一端，水分子透过膜表面，从原水侧到达另一侧，而无机盐离就留在原来的一侧，随着原水逐步得到浓缩，水分子不断从原水中取走，留在原水中的含盐量逐步增大，即原水逐步得到浓缩，最终成为浓水。从反渗透系统中排出。浓水受浓缩后各种离子浓度将成倍增加。自然水源中钙盐、镁盐、二氧化硅等倾向与产生结垢的离子浓度积一般都小于其平衡常熟，因此会产生严重的结垢。

为防止浓水端特别是RO装置最后一根膜组件浓水侧出现CACO3，MGCO3，MGSO4，CASO4，BASO4，SRSO4，SISO4的浓度大于其平衡溶解度常数而结晶析出，损坏膜原件的应有特性，在进入反渗透膜组件之前系统采用阻垢加药系统。

  阻垢剂系统原理：难溶盐的的析出并非瞬间完成的而是需要一个过程，一般需要从离子结合成分子，从分子到晶体粒子的结合过程和从许多晶体微粒到垢层的发展过程。阻垢剂与分散剂具有离子整合、晶格歪曲与粒子分散三类作用。阻垢剂中的ATP成分通过对离子的整合，增加离子间的结合的难度，变相增加了难溶盐在水中的溶解度。在晶格形成的过程中，晶格内的阻垢剂/分散剂分子破坏了结晶的规整性使晶格变形，导致水垢晶格强度降低，便于垢层的清洗。阻垢剂的分子还吸附在晶体粒子的周围，阻碍晶体粒子的相互接触、碰撞，使其不易增长。正是这样的整合、歪曲与分散作用减缓了难溶盐结垢的过程，提高了系统浓水中难溶盐的饱和度。

阻垢剂系统需要计量泵一台，加药箱一个。

特点：

有效防止各种水系统中水垢在反渗透膜表面的形成；

有效控制碳酸钙结垢，LSq值达I≤3尚不致结垢；

有效控制硫酸钙、磷酸钙、硫酸锶、硫酸钡等结垢；

针对原水中高含盐量的铝、铁等金属离子成分实施有效的控制；

与有机絮凝剂兼容；

对于系统正常情况加药量一般在3-4 ppm

主要功能：防止反渗透摸结垢，延长反渗透膜的使用寿命

6、精密过滤器、保安

精密过滤器用来截留预处理系统漏过的少量机械杂质。过滤器筒体采用SUS304材质；内装PPF滤芯。

聚丙烯滤芯是一种效率高、阻力小的深层过滤元件。适用于含悬浮杂质较低（浊度小于2-5度）的水进一步净化。聚丙烯滤芯由聚丙烯纤维按一定规律缠绕在注塑聚丙烯多孔管上形成。

主要功能：保证进入反渗透膜的水颗粒度小于5um，保护反渗透膜。

  我公司选用市场上最具有截留效率的梯度精度滤芯。

梯度精度滤芯：在本系统的精密过滤器中，PP棉滤芯采用特别制造的梯度精度滤芯技术。采用了梯度滤芯产品后，可以由一下2个左右：

该滤芯外层精度为 10u，内层精度为5 u，这样做的过滤提高了过滤的效率。

这种过滤方式的的PP棉滤芯相对普通的滤芯更加耐用。因为普通滤芯内外孔径一样，但是外表堵塞后，内壁却有可能还有利用的价值，这样的滤芯可能就会更换的更频繁一些。但梯度精度滤芯在这个方面的使用效果更好一点：2层不同的过滤孔径，提高对粒子的截留效果。

技术特点：

        精密过滤器的结构满足快速更换滤芯的要求；

        进入精密过滤器的水管上设排气阀；

        精密过滤器的滤芯为3-10um的PP棉梯度滤芯，

        精密过滤器的每根滤芯都设置独立的中心管，该中心管采用不锈钢材质，可防止压差增大时滤芯脱落。

5μm保安过滤器用以截留水中5μm以上的颗粒，胶体、悬浮物，以保护反渗透膜,确保系统的正常运行。快开式过滤器的外壳选用不锈钢，内装5μm滤芯，使用压簧多向压紧，当压差大于0.1Mpa时，滤芯需进行更换。

7、高压泵

由于反渗透膜必须在一定的工作压力下才能产出预期设计的水量及达到理想的脱盐率，所以必须配置高压泵为为反渗透膜提供足够的工作压力。进水具备低压保护可防止进水缺水而泵空转造成损坏。

8、反渗透过滤系统

反渗透装置是用足够的压力使溶液中的溶剂（一般是水）通过反渗透膜（或称半透膜）而分离出来，因为这个过程和自然渗透的方向相反，因此称为反渗透。经过反渗透处理，使水中杂质的含量降低，提高水质的纯度，其脱盐率可达到97%以上，并能将水中大部分的细菌，胶体及大分子量的有机物去除。反渗透法能适应各类含盐量的原水，尤其是在高含盐量的水处理工程中能获得很好的技术经济效益。反渗透法的脱盐率提高，回收率高，运行稳定，占地面积小，操作简便，过去由于反渗透设施价格较高。阻碍了反渗透设备的推广使用，但近两年以来，反渗透设施的价格不断下降，使得反渗透设备广泛使用在各类除盐水处理工程中，由于反渗透设备在除盐的同时，也将大部分细菌、胶体及大分子量的有机物去除，因此在纯水的制取工程中，反渗透设备更是不可缺少的。
